定位系统经纬度坐标转换设置方法

木棉树工业数字孪生引擎V6.0更新了经纬度转换的方法，使车辆及人员定位更加准确。以下将以“重庆钢铁”厂区的三维场景为例说明调试方法。

第一步：
打开《木棉树软件工业大脑集控中心管理平台V6.0》页面，网址  http://paas.mms3d.cn

第二步：
把制作好的外场景模型拖入编辑页面。

第三步：
点击左侧菜单中的“工具”→“勾选经纬度辅助线”，进入校正模式，后面将调整“模型旋转角度”使模型经纬度的方位角度与真实的地理对齐。

第四步：

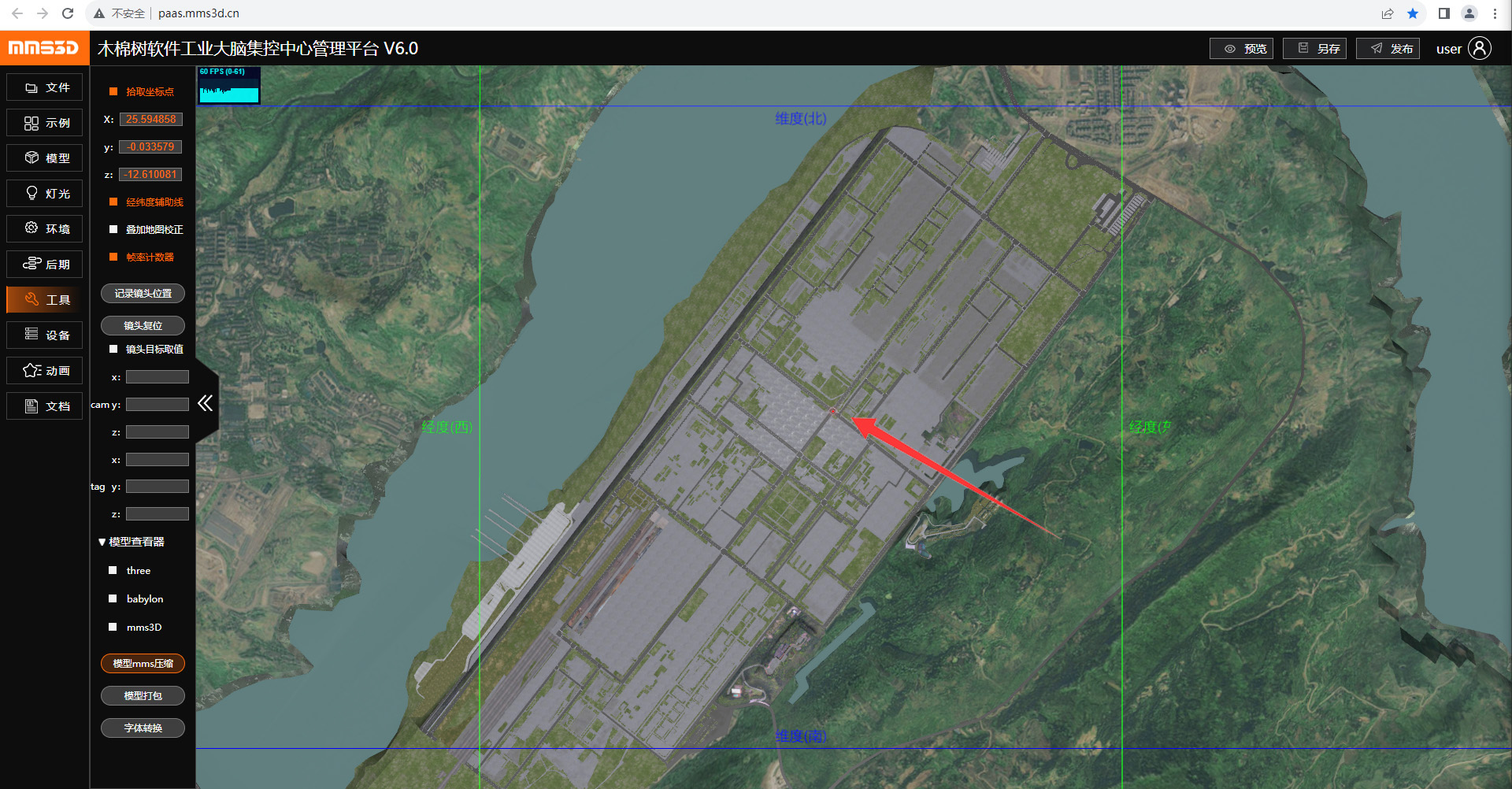

点击左侧菜单中的“工具”→“勾选叠加地图校正”，自动叠加百度卫星地图，用鼠标拖移地图到选定的地理位置“重庆钢铁股份有限公司”。

第五步：
缩进左侧“工具”菜单，露出百度地图左上角的调节条，适当放大地图，使地图中的道路更加清晰。

第六步：
点击左侧菜单中的“模型”→调节模型“旋转”角度，使模型旋转后的经纬度方向与百度卫星地图中的真实地理完全对齐。

第七步：
有时候卫星地图叠加在模型上比较花，看不清楚，就需要反复勾选取消“叠加地图校正”，反复比对。

第八步：
取消“叠加地图校正”，点击左侧菜单中的“工具”→“勾选拾取坐标点”，在模型场景中的大概中间位置，找一个明显的点位作为中心坐标，记录下该点的x和z坐标。

第九步：
勾选“叠加地图校正”，在百度卫星地图上找到第八步中的那个中心点位，点击出现红十字指示图标，按F12键，记录下该点的经度和维度值。

第十步：
在二次开发文件的index.html中，引入转换插件 <script src="js/d3.GPSconvert.js"></script>

第十一步：
在二次开发文件的mmsDT.project.js中，引用d3.geoMercator()函数，配置第八步与第九步的坐标参数，调试scale和rotate值，再多用几个点的位置检查确认后，就可以转换了。

第十二步：
如果三维场景中有多个模型，需要在mms3D1698048637571.json配置文件中，把已设置好的外场景模型的position和rotation值复制到其它模型的参数中。
